- Potência de saída de osciladores, amplificadores, pré-amplificadores, transformadores, transdutores e linhas de baixa frequência.
- Impedância de saída, por ajuste da carga para obter indicação de potência máxima.
- Características de resposta em frequência de amplificadores, transformadores e outros dispositivos de frequência de áudio.
- * Potência de saída de osciladores, amplificadores, pré-amplificadores, transformadores, transdutores e linhas de baixa frequência.
- * Impedância de saída, pelo ajuste da carga para gerar indicação máxima de potência.
- * Características de resposta de freqüência de amplificadores, transformadores e outros dispositivos de freqüência de áudio.

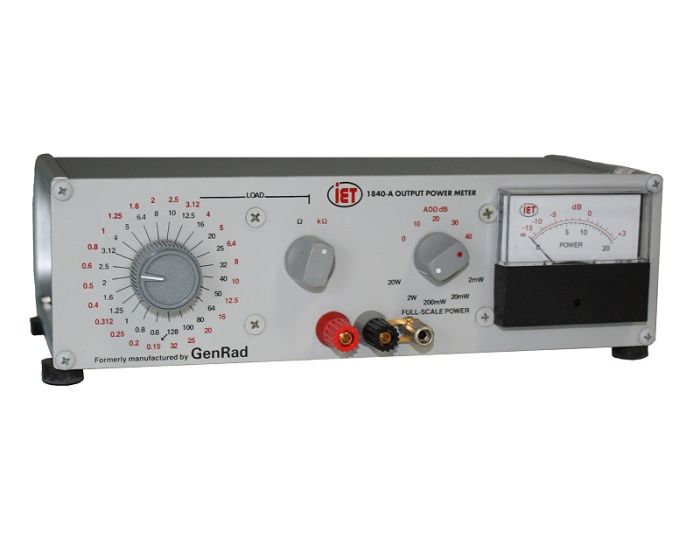

Este instrumento é basicamente um transformador de freqüência de áudio multitapping com uma carga secundária fixa. Seus dois interruptores do painel frontal conectam oito enrolamentos primários idênticos e seis derivações secundárias em várias combinações para fornecer um total de 48 impedâncias primárias diferentes.
A classificação de potência máxima pode ser estendida para qualquer impedância determinada com o uso de um atenuador de rede T simples, cujos dados de projeto são fornecidos com o instrumento.
Faixa de potência: 0,1 mW a 20 watts em cinco faixas, 40 Hz a 20 kHz; a classificação máxima é reduzida em até 50% (a 25 Hz), dependendo da impedância selecionada. Uma escala dB auxiliar no medidor lê de -15 a +3 dB, referida a 1 mW. Faixa de Impedância: 0,6 Ω a 32 kΩ em duas faixas; produzindo 48 impedâncias individuais espaçadas aproximadamente 2 separadas. Precisão Impedância: a 1 kHz, ± 6% max, -0,5% avg; 70 Hz a 2,5 kHz, ± 7% acima de 10 kW; 70 Hz a 5 kHz, ± 7% abaixo de 10 kW; a 20 Hz, -15% max, -8% avg; a 20 kHz, ± 50% max, ± 12% avg Quando a impedância é especificada, a precisão se aplica em escala total em todas as faixas e impedâncias em 1 kHz; Quando as faixas de freqüência são especificadas, a precisão está em escala máxima em intervalos de ≥20 mW nas impedâncias especificadas. Quando um limite de frequência é especificado, a precisão está em escala total em todas as impedâncias Poder: a 1 kHz, ± 0,3 dB; 50 Hz a 6 kHz, ± 0,5 dB; 30 Hz a 10 kHz, ± 1 dB; a 20 Hz, -1,5 dB max, -1 dB avg; a 20 kHz, -5 dB max, ± 1,5 dB avg. Erro de forma de onda: O medidor indicará rms reais com até 20% de segundo e terceiro harmônicos presentes no sinal de entrada. Geral Gabinete: Cabine de banco conversível, painel de alumínio. O gabinete possui pernas de extensão para permitir que o instrumento seja usado em uma posição inclinada. Extensões do painel, Os conjuntos de placas adaptadoras tipo 480-P212 estão disponíveis para montagem em rack de relés. Dimensões: Painel - 12 ”L x 3,5” A (305 x 90 mm); profundidade atrás do painel - 6,5 ”(170 mm) Peso Líquido: 10,8 libras (4,9 kg)
