- Projetado para medir a resistividade de superfície e volume de uma amostra de teste
- Em conformidade com a norma ASTM D 257
- Pode ser usado com o 1865 ou o 1865+
- Projetado para medir a resistividade de superfície e volume de uma amostra de teste
- Em conformidade com a norma ASTM D 257
- Pode ser usado com o 1865 ou o 1865+
- ASTM D 257 com 1865 Plus

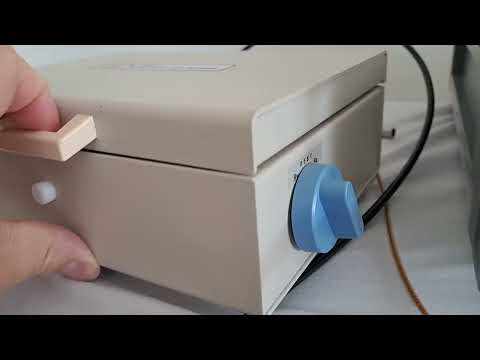

O 1865-11 é um dispositivo de teste projetado em um gabinete blindado com tampa articulada e chave de intertravamento para reduzir os erros de medição e garantir a segurança do operador. Projetado para medir a resistividade de superfície e volume de uma amostra de teste, conforme descrito na norma ASTM D257-99. Configuração do eletrodo circular; Espessura máxima da amostra = 8 mm. Tamanho mínimo da amostra 80 mm x 80 mm (3 "x 3") e tamanho máximo da amostra 100 mm x 100 mm (4 "x 4")
Max. Temperatura: 55 graus CMax. A resistência que pode ser medida a 500 Vdc é de 10 TΩ.
Multiplique a resistência máxima por 19,6 e divida pela espessura em cm para determinar a resistividade máxima do volume em ohm * cm
A célula de teste 1865-11 mede a resistência e, com fórmulas exclusivas, a resistência pode ser convertida em resistividade de superfície e volume. As fórmulas necessárias para converter a resistência medida em resistividade são fornecidas na norma ASTM D257. Para a configuração de eletrodo concêntrico circular, a resistividade é calculada por:
Especificações:
Tamanho do eletrodo: o diâmetro é de 50 mm e diâmetro interno e externo. de eletrodo de anel são 70mm e 80mm, respectivamente.
Tamanho máximo da amostra: Amostra de 100 mm quadrados até 8 mm de espessura
Tamanho mínimo da amostra: 80 mm quadrados (3 "quadrados)
Max. temperatura: 55C
Segurança: Intertravamento de segurança para desativar a tensão enquanto a tampa está aberta para garantir a segurança.
