- Preciso de 2%
- Vasta gama de 1 µH - 10 H
- Ampla escolha de modelos padrão e opcionais com muitos recursos poderosos
- Compacto, conveniente e robusto
- Opções de montagem em painel e caixa blindada disponíveis
- Leitura direta e prova de erro
- Comutadores Codificados por Cor
- Agora inclui um certificado de calibração rastreável NIST
- Fabricado nos Estados Unidos

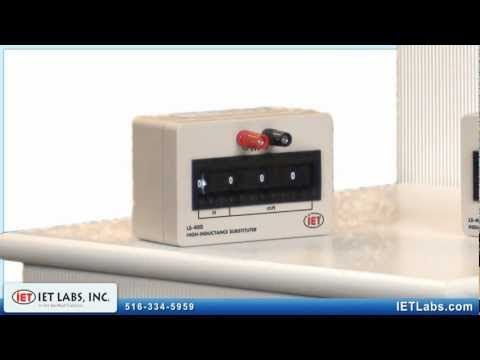

A caixa de decadência de indutância série LS é a caixa de substituição de indutância mais comumente usada no mercado atualmente. A Série LS não é apenas mais fácil de usar, mas também tem um preço menor do que quase toda a concorrência.
A Série LS é um conjunto econômico e indispensável de indutores com uma variedade de usos em engenharia, design, resolução de problemas ou campos de serviço.
Um bom recurso da série LS é que ele usa convenientes interruptores lado-a-lado, codificados por cores e com acionamento manual, permitindo a leitura direta - não há atrapalhamento com vários interruptores deslizantes ou rotativos. Simplesmente disque os valores desejados e use!
Feitos de plástico de alto impacto e pesando menos de um quilo, estas caixas de década de indutância são muito portáteis e podem reduzir a desordem em um banco de laboratório ocupado.
Especificações básicas da caixa da década da indutância da série de LS
(Veja a ficha técnica para as especificações completas)
Modelo | LS-400 | LS-400A | LS-400L |
Tipo de Substituto | Indutância de ampla faixa | Indutância | Baixa indutância |
Precisão | ± (2% + 0,5 μH) | ||
Décadas | 4 | 3 | 6 |
Alcance | 0 - 9,999 H | 0 - 999 mH | 0 - 999,999 mH |
Resolução | 1 mH | 1 mH | 1 μH |
Tipo de Componentes | Indutores Toroidais | ||
Condições de teste | 1 kHz; 0,1 Vrms; modelo de série; 23ºC. | ||
Residual | ≤0,23 Ω; ≤1 µH | ≤0,17 Ω; ≤1 µH | ≤0,34 Ω; ≤1,5 µH |
Fisica | 12 x 7,9 x 5,6 cm, 23 g (4,7 x 3,1 x 2,2 pol, 8 oz) LS-400L: 18,8 x 8,4 x 6,4 cm, 23 g (7,4 x 3,3 x 2,5 pol, 14 oz) | ||
Informações Adicionais de Freqüência
Indutância | Alcance de frequência | Max. Q | Avaliação |
0,1 - 0,9 mH | 300 Hz - 2 MHz | 100 @ 800 kHz | 700 mA |
1 - 9 mH | 300 Hz - 1 MHz | 80 a 40 kHz | 500 mA |
10 - 90 mH | 300 Hz - 800 kHz | 80 a 40 kHz | 300 mA |
0,1 - 0,9 H | 300 Hz -200 kHz | 40 @ 20 kHz | 100 mA |
1 -9 H | 200 Hz - 20 kHz | 30 @ 8 kHz | 20 mA |
10 -90 H | 200 Hz - 6 kHz | 60 kHz | 4 mA |
