Na Tradição GenRad ...

Agradecimentos especiais a Henry P Hall pelas fotos e conteúdo.

Indutor Toroidal Padrão GenRad 106-M

Digite 106-M
A GR era conhecida por sua linha completa de padrões de resistência, capacitância e indutância e caixas de décadas. O indutor toroidal padrão de 160-M, é o predecessor da série GenRad 1482 de indutores padrão que tem sido o padrão de indutância ao longo das décadas. Os 1482 Indutores Padrão são fabricados pela IET Labs hoje.

Padrão de Capacitância GenRad 1404

Capacitor Padrão Tipo 1404
A GR era conhecida por sua linha completa de padrões de resistência, capacitância e indutância e caixas de décadas. O capacitor padrão de precisão 1404, projetado por JF Hersh e anunciado em 1963, foi um dos mais populares e usados ​​em laboratórios de normas em todo o mundo. Era um capacitor de ar (na verdade, nitrogênio seco) que usava chapas de aço da Invar para obter um coeficiente de baixa temperatura e obter excelente estabilidade. Ele veio em valores de 10, 100 e 1000pF. A GR fez outros padrões de 0,001 pF a 1 Farad, a maioria dos quais é feita pela IET Labs hoje.


Oscilador GenRad Tipo 608

Oscilador tipo 608
O GR 608 foi o primeiro oscilador RC do mundo, anunciado em abril de 1939. Ele foi projetado por HH Scott, que trabalhou para a GR naquela época. Usou uma rede RC separada para cada frequência que foi selecionada por um botão. A Hewlett-Packard licenciou a patente GR embora seu famoso oscilador usasse uma ponte variável RC Wien em vez de gêmeos fixos. O oscilador HP usava uma lâmpada para estabilizar o nível do sinal. O 608 não tinha nenhum dispositivo similar, mas tinha um controle de "Nível Harmônico" que foi ajustado para fazer o circuito apenas oscilar para obter baixa distorção.


Ponte de capacitância automática tipo 1680

Ponte de capacitância automática tipo 1680
O 1680, projetado pela RG Fulks, foi a primeira ponte automática balanceada eletronicamente. Foi anunciado em 1965. Não apenas mediu e classificou os capacitores rapidamente, mas talvez mais importante, ele também poderia ser controlado por um computador externo. Essa habilidade resultou em seu uso em muitos sistemas automáticos que estavam entre os primeiros sistemas de equipamentos de teste automático (ATE). Foi frequentemente utilizado com o mini-computador DEC PDP-8.


Ponte de Impedância Tipo 650-A

Ponte de Impedância Tipo 650-A
O 650 foi o primeiro instrumento capaz de medir resistores, capacitores e indutores. Antes disso, pontes separadas eram usadas. Esta famosa ponte de longa duração foi projetada pela RF Field e anunciada em 1933. Ela não foi substituída na linha GR até 1959. As primeiras versões usavam quatro grandes células A para energia e um vibrador, microfone “hummer” como 1 kHz AC fonte. Em 1941, um oscilador eletrônico RC e uma unidade de detecção seletiva projetada por HW Lamson encaixou-se no compartimento da bateria.


Ponte de Impedância Tipo 1650-A

Ponte de Impedância Tipo 1650-A
O 1650-A, projetado pela HP Hall, finalmente substituiu o famoso 650 em 1959. Como o 650, ele só tinha 1% de precisão, mas nunca chegou a ser um best seller de GR. Ele usava transistores em seu oscilador e detector e, como resultado, podia ser fornecido por apenas quatro células D, tornando-o menor e portátil. Foi o primeiro instrumento de GR a usar o inteligente gabinete “flip-tilt” projetado por HC Littlejohn. Foi modificado ligeiramente por CD Havener em seu 1650-B em 1968. 1650s estavam no último catálogo geral de GR em 1978.


Tipo 631 Strobotac

Tipo 631 Strobotac
GR fez strobes anteriores projetados por engenheiros de GR com a ajuda do MIT Harold Edgerton AKA “Papa Flash”, mas o Type 631-A (1935), de HH Scott e H. Wilkens, foi provavelmente o mais famoso. Seu flash rápido e frequência calibrada fizeram dele um bom tacômetro para medir a velocidade e estudar o comportamento de máquinas em movimento. Também foi usado em fotografia de alta velocidade. Exemplos disso são as famosas fotos de Edgerton de uma bala passando por uma maçã e um balão explodindo. Grobes de GR posteriores que são mais rápidos e mais brilhantes são agora vendidos pela IET Labs.


Gerador de sinal padrão tipo 403

Gerador de sinal padrão tipo 403
Acredita-se que o 403 seja o primeiro gerador de sinais, o primeiro de uma longa linha de instrumentos feitos por GR e outras empresas. Ele foi projetado por Lewis Hull, que foi emprestado pela Aircraft Radio Co. Foi mencionado pela primeira vez no GR Catalog E (1928). Ele fornecia um sinal de RF calibrado de baixa intensidade, modulado e banda larga para testar os receptores de rádio. Uma parte crítica desses geradores é seu atenuador, que precisava ser cuidadosamente blindado para obter sinais de nível de microvolts. O 403 forneceu sinais tão baixos quanto 2 microvolts.


Verificador de circuito lógico tipo 1790

Verificador de circuito lógico tipo 1790
O 1790 foi o primeiro testador da placa de circuito. Foi projetado por R. Cvitkovich e M. Fichtenbaum e anunciado em 1970. Foi um grande passo na história do equipamento de teste automático (ATE). Vários outros testadores de placas de circuito GR seguiram, incluindo o Sistema de Teste In-Circuit / Functional GR2270, o primeiro deste tipo. A GR foi líder em testes de placas de circuito por muitos anos e, quando a GR foi vendida para a Teradyne, a GR (até então, GenRad) tinha a maior base instalada de testadores de placas de circuito do mundo.


Digite 1657 Digibridge®

Digite 1657 Digibridge®
O 1657 Digibridge®, projetado por Gipe, Henry Hall e Sullivan e anunciado em 1976, foi o primeiro medidor de impedância digital do gênero. Usou um microprocessador para calcular os vários parâmetros de impedância a partir de tensões CA de quadratura medidas. Esse princípio patenteado foi amplamente copiado e várias empresas pagaram para usar a idéia, incluindo a Hewlett Packard, que pagou ao GR um milhão de dólares. Os laboratórios IET fazem vários dos mais avançados Digibridges® projetados pela GR, que têm muito mais recursos e precisão aprimorada. O mais novo, o 1693, é o medidor mais preciso disponível.


Voltímetro Thermionico Tipo 426-A

Voltímetro Thermionico Tipo 426-A
O 426-A, lançado em 1928, foi o primeiro voltímetro comercial de tubo de vácuo do mundo. Sua principal vantagem foi a sua impedância de entrada extremamente alta. O 426 mediu somente CA e teve uma precisão de 3% a 300 kHz. Usava um único tubo triodo em um circuito de ponte. O controle de zeramento do painel ajustou o tubo de vácuo para cortar de forma que o medidor respondesse apenas a tensões positivas. Assim, sua leitura foi proporcional à média positiva, mas foi calibrada no RMS de um sinal sinusoidal. O medidor foi alimentado por uma única bateria de 22,5 V e, portanto, totalmente portátil.


Suporte para Tubo Tipo 497

Suporte para Tubo Tipo 497
O 497 fazia parte do primeiro osciloscópio GR, anunciado em 1931, foi um dos primeiros nos EUA. Havia duas outras partes, a 496-AM uma fonte de alimentação e, claro, o próprio CRT, o tipo 478. Ele poderia ser usado com o 506-A Bedell Sweep Circuit e com o Type 514 Amplifier. Como não tinha amplificador em si, sua largura de banda dependia apenas da resposta do tubo, tornando-a útil para 30 MHz. O próximo escopo GR, o Type 635 (projetado por JD Crawford e anunciado em 1933), coloca o tubo e a fonte de alimentação na mesma caixa de madeira, mas ainda não tinha nenhum circuito interno de varredura ou amplificador.


Osciloscópio tipo 687

Osciloscópio tipo 687
O 687 (anunciado em 1934 e projetado por HH Scott e E. Karplus) foi o último osciloscópio da GR listado em um catálogo. Continha um circuito de varredura e fonte de alimentação, mas nenhum amplificador interno. Foi útil até 130 MHz. A GR decidiu não fazer mais osciloscópios decidindo que não eram precisos o suficiente para uso em laboratório e que só eram úteis na oficina de rádio. Escusado será dizer que foi uma oportunidade perdida. No entanto, em 1938 eles fizeram um osciloscópio avançado, o tipo 770, conhecido como "Big Bertha", mas ele só era usado internamente e nunca era vendido.


Linha com fenda tipo 874-LBA

Linha com fenda tipo 874-LBA
A GR era famosa por sua linha de equipamentos de microondas que primeiro usou conectores Tipo 874 e conectores de precisão Tipo 900. Ambos os conectores eram "sem sexo", pois eles poderiam se conectar a um similar. Um dos instrumentos básicos nessa linha era essa linha de fenda que, com um voltímetro, podia medir as taxas de ondas estacionárias. A linha com fenda também pode ser usada com um acionamento motorizado e um registrador gráfico. Esta linha de 50 ohm GR com ranhura foi útil de 300 MHz a 5 GHz.


Tipo Oscilógrafo 338-L

Tipo Oscilógrafo 338-L
Neste precursor de 1928 do osciloscópio, um fio carregando a corrente a ser observada foi passado por um campo magnético forte. O fio se moveu proporcionalmente à corrente através dele. O feixe de uma lâmpada forte estava focado no centro do fio e a sombra do fio caía sobre um espelho rotativo e sobre uma tela de visualização. O espelho rotativo forneceu o eixo do tempo e sua velocidade pode ser ajustada para sincronizar com a forma de onda atual. Esta unidade também pode ser usada com a câmera oscilográfica tipo 408, que substituiria o espelho e a tela de visualização.


Oscilador tipo 213

Oscilador tipo 213
Antes dos osciladores RC, uma forma de obter um sinal preciso de baixa frequência era usar um oscilador tipo garfo oscilante como o GR 213. Usava um circuito de realimentação no qual o garfo dirigia um microfone que por sua vez controlava a corrente que impulsionava o garfo. . Ele forneceu um sinal estável com distorção razoavelmente baixa. Ele veio em dois modelos padrão, 400 Hz e 1000 Hz, mas outras freqüências estavam disponíveis sob encomenda especial. A versão de 1000 Hz foi anunciada em 1920.

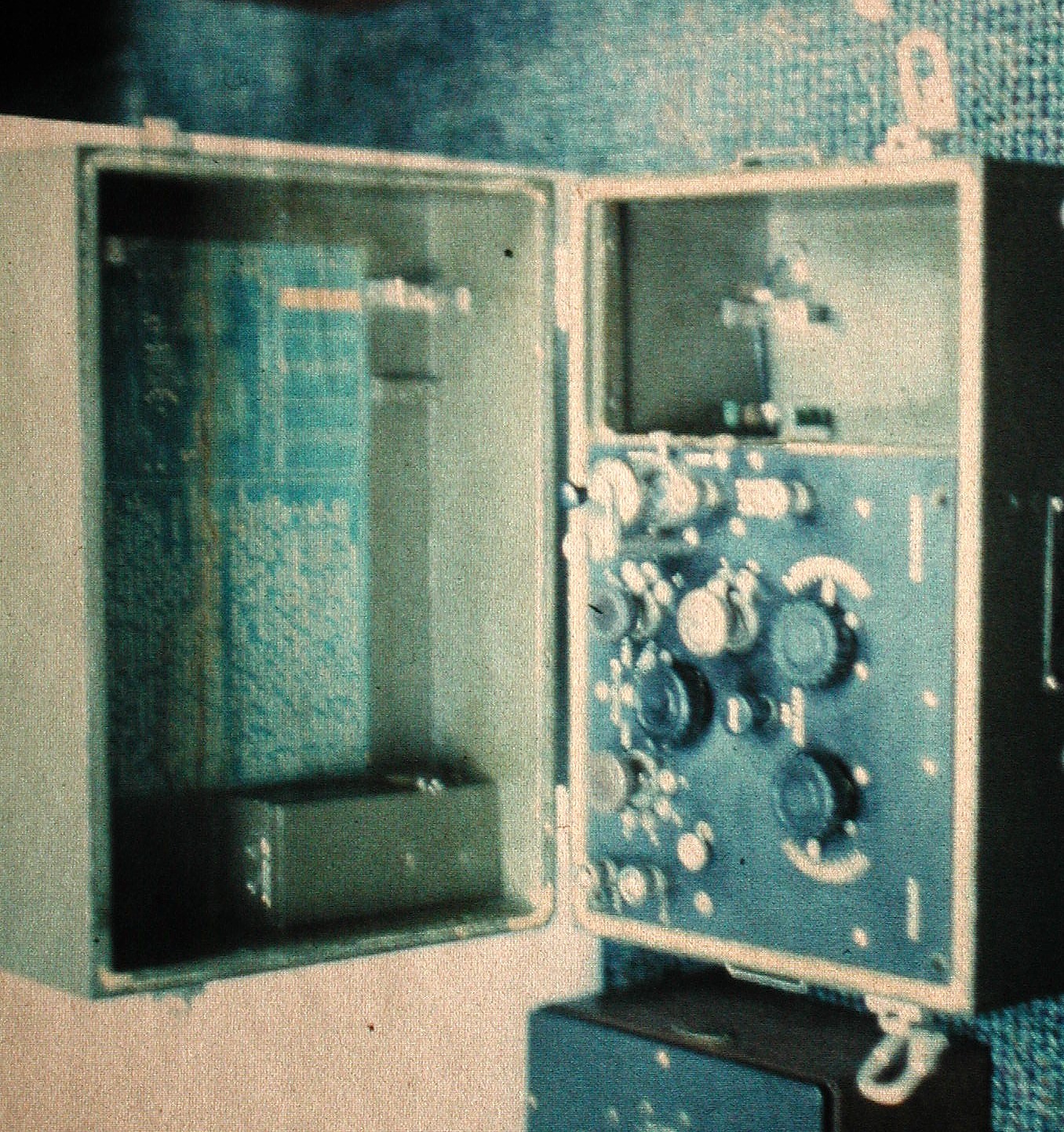

Digite BC-14A Receiver

Digite BC-14A Receiver
O receptor BC-14C era um receptor de cristal usado na Segunda Guerra Mundial pela artilharia dos aliados para obter locais-alvo de observadores no solo e no ar. Foi copiado do receptor francês A-1. Foi feito pela primeira vez em 1917 e pela General Radio em 1918. Também foi feito pela DeForest, Liberty Electric e Wireless Specialty. Seu circuito simples usava um indutor de ar variável, ou “variômetro”, dois capacitores de ar variáveis ​​e o retificador de cristal. GR também fez o Transmissor BC-15A e em 1919 fez o Corpo de Sinal do Exército dos EUA "SCR 112 Batalhão <> Regiment Set Box" que era tanto um transmissor quanto um receptor.


Tipo de medidor de nível de som 759

Tipo de medidor de nível de som 759
A GR era conhecida por sua linha de equipamentos de medição de som, incluindo este medidor de som clássico de 1937 projetado pela LE Packard. O primeiro na linha foi o Type 559 Noise Meter, de HH Scott (1933), e vários desses medidores se seguiram, incluindo vários medidores modernos de nível de som ainda vendidos pela IET Labs. A GR também fez uma linha de analisadores de som e vibração e microfones dinâmicos e de condensador, além de equipamentos associados.


Voltímetro tipo tubo de vácuo 1800

Voltímetro tipo tubo de vácuo 1800
Enquanto vários populares General Radio VTVMs precederam e seguiram o Type 1800, este clássico foi provavelmente o mais famoso. Foi anunciado em 1946 e projetado pela CE Woodward com sugestões de DB Sinclair, que mais tarde se tornou presidente da GR. Mediu as tensões CA e CC em amplas faixas de tensão e sua sonda retificadora permitiu medições úteis acima de 300 MHz.


Ponte de capacitância tipo 1615

Ponte de capacitância tipo 1615
A GR era famosa por suas pontes de precisão, particularmente para as pontes de braço de relação de transformador projetadas por JF Hersh. O Type 1615 e o Type 1616, ainda mais preciso, foram usados ​​em laboratórios de padrões elétricos em todo o mundo. A capacitância medida do 1615 em uma ampla faixa com sensibilidade e resolução para medir até 10 aF (10-17F) e 1616 até 0,1 aF (10-19F). O 1615 fez medições de 2 terminais e 3 terminais
